紧凑型双压电驱动高速喷射点胶阀的研究

2019-05-22 11:40:18

流体点胶是微电子封装技能中的重要手段,其通过受控的方法准确分配胶点来进行涂覆。近年来,流体点胶技能中的压电式喷发点胶技能渐渐开始成为主流,比较以往的喷发点胶技能,压电式喷发点胶技能拥有黏度适用范围广、喷发效率高、胶点一致性好的优势,并且已成为流体点胶技能中开展的重要方向。

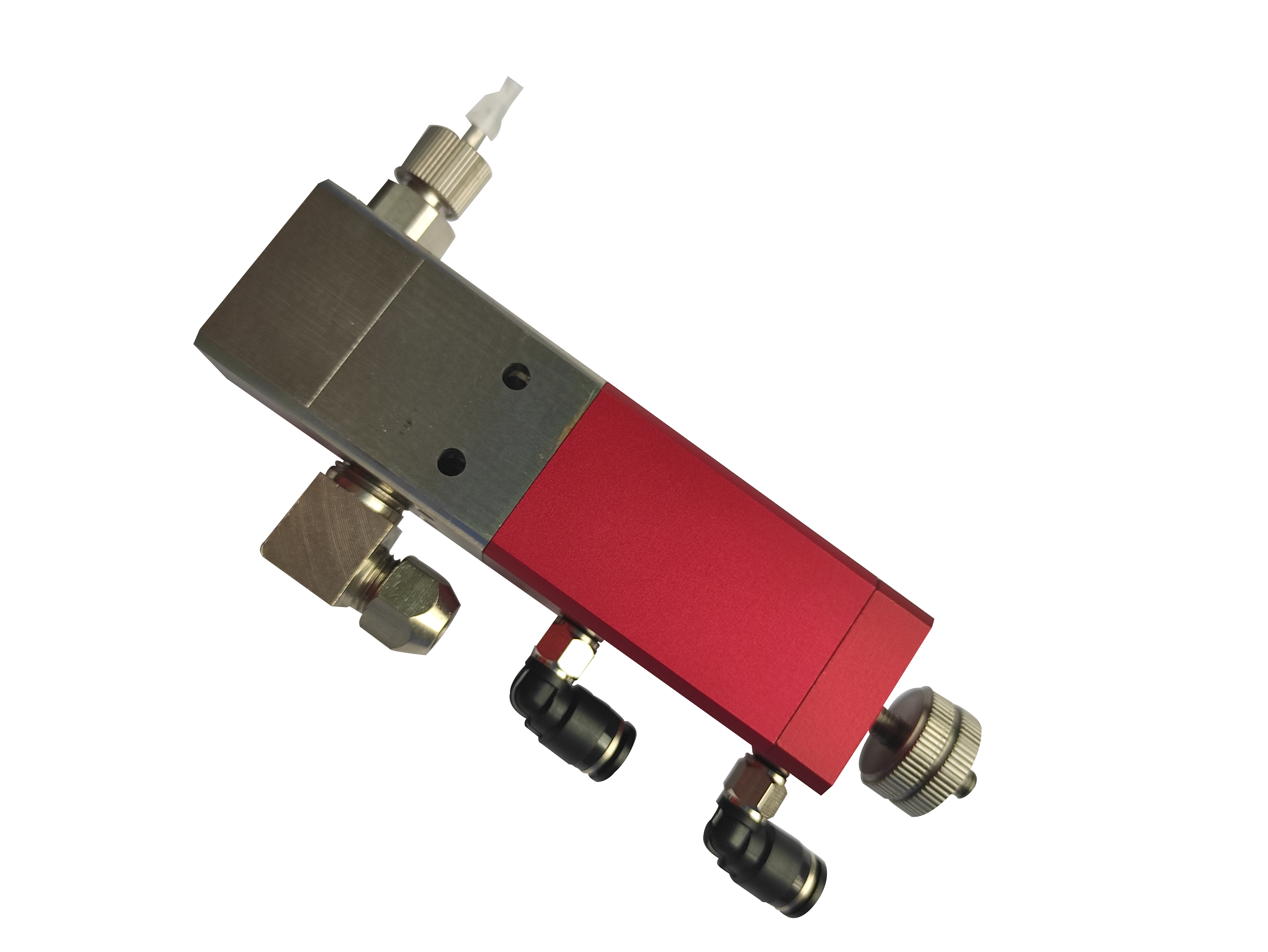

点胶阀


针对目前国内在喷发点胶技能领域中存在的效率低、胶点体积大、喷发精度不高级缺陷,设计出一套以双压电叠堆作为驱动源的具有自主知识产权的紧凑型喷发点胶阀,借以完成对胶体的高频微量喷发。

如下:(1)提出了喷发点胶阀中驱动扩大机构的设计方案,并通过理论分析和有限元仿真确定了该扩大机构的应力和输出功能,并以此模型为理论指导加工出了测验样机。在测验进程中,对压电叠堆施加144V的方波电压,获得的极大输出位移为320μm,与仿真成果几乎一致,满足了喷发点胶阀对撞针运动的需求。

(2)提出了喷嘴撞针的配合方法,然后对喷发点胶进程进行理论分析并建立了流体动力学模型,通过流体仿真软件比照了无侧盖撞针与有侧盖撞针对喷发进程的影响,并别离仿真了不同喷嘴与撞针尺度参数、胶体黏度、供液压强、撞针抬升高度对喷嘴功能的影响,得出了该喷嘴设计的喷发规律。

点胶阀


(3)完成了该喷发点胶阀的全体设计和安装,集成了位移传感器检测体系,在此基础上搭建了包含喷发点胶阀控制驱动体系、集成气压控制的运动平台体系等子体系的完整测验体系。

(4)通过对流体材料特点的比照分析,选择了甘油/酒精混合液作为喷发胶液,完成了供胶压力、占空比、方波频率对喷发胶点形状大小影响的实验和分析,并在测验中选用黏度为500cps的甘油/酒精混合液能达到的极大喷发频率为350Hz,在占空比为2%时获得了极小胶点直径为0.42mm。
