CY302精密回吸阀

CY302精密回吸阀

  • 所属分类:点胶阀
  • 浏览次数:
  • 发布日期:2020-12-02 14:57:19
  • 产品概述
  • 性能特点
  • 技术参数

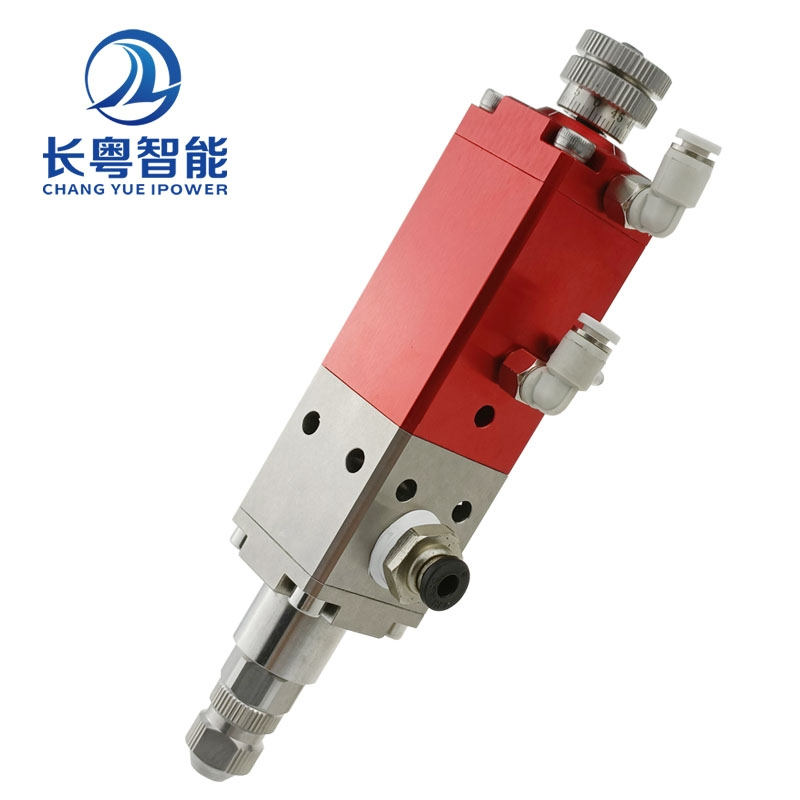

产品名称:CY302精密回吸阀

点胶阀

CY302A精密回吸阀适用涂胶极少量的具有润滑性的一般粘接剂、UV用粘接剂。有微调装置的刻度标记,便于制止调整,带锁止功能,确保调整后稳定输出。便于调整涂胶量,回吸大,防止吐胶后拉丝。

特点与优势

涂胶精度高,点胶阀反应速度快。最小可在1mm范围内进行工作,最小线宽1mm,最小点胶直径1.2mm,出胶针嘴:0.2-2mm,涂胶精度高,VALVE反应速度快;小型化的ORIFICE设计,适合于中低黏度液体;耐化学性,耐用性强。能够涂线得很均衡,每一个点胶周期结束都有一个回叫吸力,解决了胶水拉丝现象严重的问题。

机型

Model:

CY302

型式

Type:

回吸式

使用气源

Operating Air Source:

5-7Kgf/cm

极小吐出量

Min.Shot Volume:

0.05ml

操作黏度

Operation Viscosities:

1-20000cps

主体材质

Wet Body Material:

SUS 304 Stainless

入料压力

Steel&aluminum alloys

<3 kg

入料口尺寸

Material Inlet Outlet Size:

1/8″npt(f)

操作速率

Operating Cycle:

<800/min

外形尺寸

Overall Dimensions(mm):

130*30*30mm

安装尺寸

Mounting dimensions:

4-M4×15(mm)

※可接各式针头,可任意与供料泵或储料压力桶连接使用

※适用于各种流体(大流量灌胶)


基本参数及应用

密闭方式:U型密封方式和凹槽回吸防止漏胶TEFLON PACKING方式,

关闭方式:活塞边方式,

出胶口径:Ø2.5mm

适用液体:UV BOND,TUFFY,GREASE OIL,润滑液体等。

适用范围:底部填充胶、表面涂覆胶、UV用粘结剂、硅胶、环氧胶、AB胶、油漆、酒精、清洗液、丁酮及小型LCD COG COATING, 大型LCD PANEL,TAP固定用涂胶装置等流体。适用液体;胶水压力:10Kg/cm2适当气压:4~6Kg/cm2适用温度:5~60度

内抗压能力:极大20kg, 驱动部的合理的气压:极少4.0kg/ 6kg,
