气动式喷射阀,专注于压电式喷射阀等领域!

2020-07-25 09:04:19

喷射阀的作业原理压电式喷射点胶利用了压电材料的逆压电效应,喷射频率高、设备结构简略,而且喷射可以获得直径小至10毺m的胶点;另一方面,压电结构的控制精度高,可前进喷射点胶质量。但压电式喷射点胶的流量小,若要前进喷射流量需求选用扩大机构或增大喷射设备的体积;别的,运用的压电材料都比较脆,简略老化。

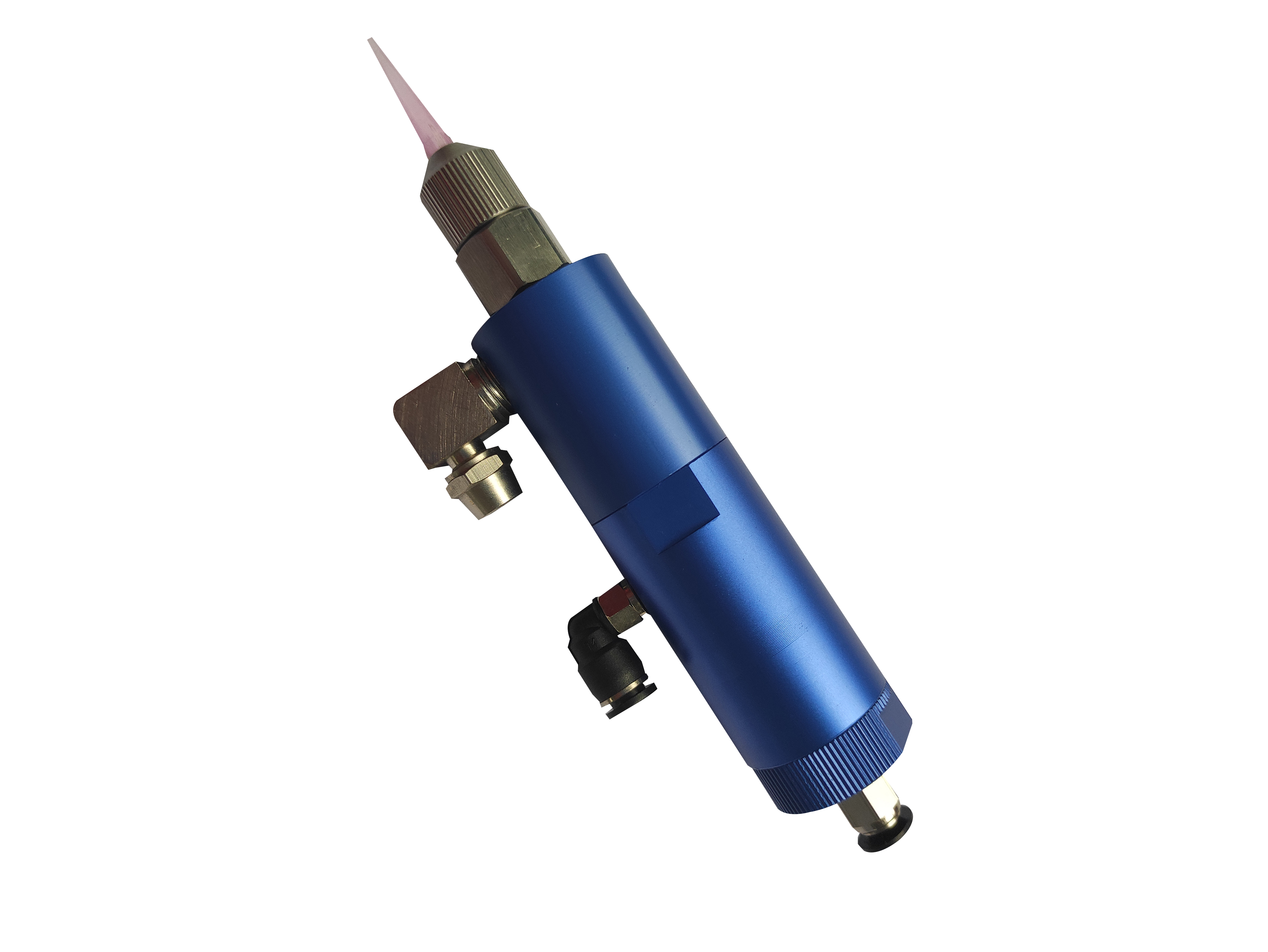

高速喷阀


现在压电式喷射设备分为以下两种类型。

       一、压电式喷射点胶作为热喷墨印刷技术的首要竞争对手呈现,使用于LED中有机颜料的注入,作业频率可达20kHz。式喷射器使用压电材料的变形,直接推动流体运动,流体在表里压力差的效果下加速从喷嘴喷出,形成液滴。这项技术的优点在于可以选用喷射器阵列,而且可以以很高的速度喷射材料的小液滴。但只能用于喷射黏度小于0.03Pa·s的流体材料,而且流体中存在的气泡会导致喷射困难。

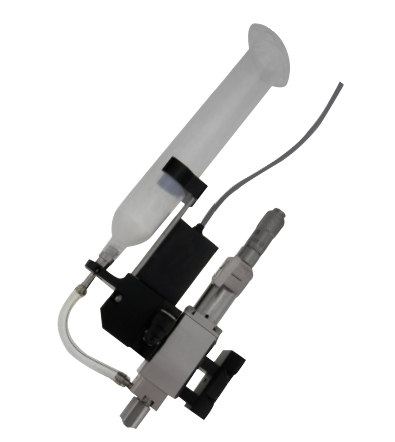

      二、压电式喷射点胶完成喷射的方法是快速的翻开和关闭喷嘴,这类喷射器的典型产品是美国EFD 公司Picdot系列点胶阀,其喷射频率可达200点/s在阀杆与喷嘴贴合时,喷射阀处于关闭状况,此时喷射阀中流体处于相对较大的压力下(黏度为0.03Pa·s的流体遭到的压力超过0.2MPa,黏度更大的材料所受压力则会更高),然后翻开喷嘴,一束流体在压力驱动下从喷嘴灵敏流出,然后关闭喷嘴,快速的关闭将使流体切断,这一束流体所获得的动能可以使其以必定速度飞离喷嘴而抵达基板上。其间,开关阀动作由压电致动器控制,压电致动器与一个杠杆系统或位移扩大机构合作运用,可以完成快速的阀门开启和关闭动作。为了控制从喷嘴飞出液体的量,喷嘴翻开和关闭的动作有必要快速且重复性好。要获得更小的液滴,需求选用标准较小的喷嘴,使流体控制压力更高,而且开关阀动作更快。该喷射技术在电子器件包封的紫外固化粘结剂上的使用十分成功。
